PRODUCT INFO

製品情報

遠赤外線方式

プリヒーター

基板を加熱し、こての熱量不足を補助

PHN-3040

PHN-3040

PHN-1520

PHN-1520

HIーヒーター
~PHN-1013~

PHN-1013

製品のご紹介

遠赤外線ヒーターにより、母材の表裏及び全面を均一に加熱できます。

PHN-3040

PHN-3040

ステー →

標準価格

¥108,000

※PHN-3040はステーが2本付属されています。
※ステーは、別途購入できます。

PHN-1520

PHN-1520

標準価格

¥89,800

※PHN-1520はステーが2本付属されています。
※ステーは、別途購入できます。
お客様のご要望が多かったので再発売をしました。

特長

■ 遠赤外線ヒーターにより、母材の表裏及び全面を均一に加熱できます。
■ Pbフリーに最も適切な補助プリヒーターです。
■ 設定温度により、基板の昇温特性を調整出来ます。
■ ステーのかけ方であらゆる基板にも対応が出来ます。

使用例

1. 熱引きの大きいパターンや部品実装での予熱
2. 多層基板でスルーホールのはんだ上がりの困難な実装での予熱
3. 急激な温度変化を嫌う部品の実装での予熱
4. 修正時の部品取外しの補助予熱
5. フロー、リフロー装置での補助予熱
6. プリフラックスの乾燥

温度測定

グラフ01

■ ブリヒーター:PHN-3040
■ 基板の温度:90°C
■ ブリヒーター設定温度:200°C
■ はんだこて設定温度:350°C

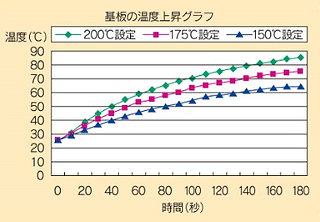

グラフ02

予熱した基盤は、こて先温度の降下が少なく、対象物の温度上昇が早い。スルーホールのはんだ上がりが楽々。

仕様

型番

PHN-3040

入力電圧

AC-100V

電源コード

2.0m:3pプラグ付

加熱方式

遠赤外線加熱方式(セラミックヒーター)

温度制御範囲

常温~200℃

温度制御方法

PID制御

使用周囲環境

温度:0~40℃ 湿度:35~85%RH

本体寸法

485W×330D×40H

有効寸法

380W×270D

重量

4.8kg

消費電力

1000W

ヒューズ

10A

型番

PHN-1520

入力電圧

AC-100V

電源コード

1.5m:3pプラグ付

加熱方式

遠赤外線加熱方式(セラミックヒーター)

温度制御範囲

常温~200℃

温度制御方法

PID制御

使用周囲環境

温度:0~40℃ 湿度:35~85%RH

本体寸法

325W×214D×40H

有効寸法

180W×125D

重量

1.9kg

消費電力

500W

ヒューズ

5A

PHN-3040専用オプション PHN-3040カバー

PHN-3040カバー

材質

ステンレス(カバー部)

寸法

343W×283D×40H

特長

■ PHN-3040専用のカバーです。
■ カバーを装着する事で、基盤の温度を従来よりも早く、高く上昇させることができます。

また、消費電力が従来の半分以下になりますので、CO2削減に貢献できます。
■ 外部取付方式のため、既存の本体に簡単に取り付けることができます。

グラフ03

測定条件
本体:PHN-3040
室温:20°
基盤:1.6×80×120
   ガラス布基布エポキシ樹脂
測定:基板上面中央部に熱電対接続

約90秒で基板温度100℃まで可能
